2010年02月19日

2009年NECTO Pro Racing ファクトリーマシン 【エンジン編】

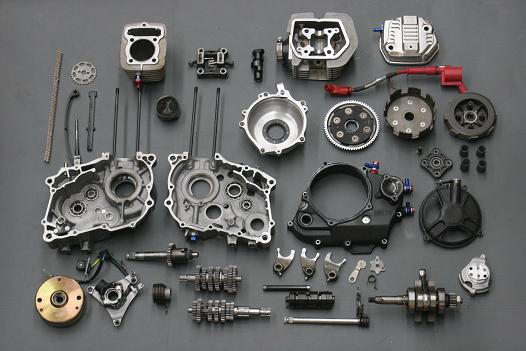

2009年チャレンジエンジン 公開します。


基本仕様

エンジンキット:KITACO 125cc ULTRA-SE2 ボアアップKIT

ミッション:NECTO 6速スーパークロスミッション鈴鹿スペシャル

クラッチ:乾式クラッチフルキット

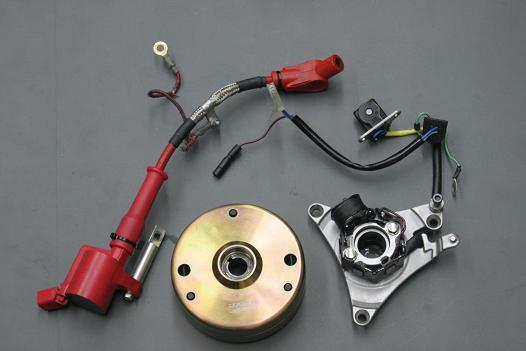

電装:POSH D.L.ROTOR KIT

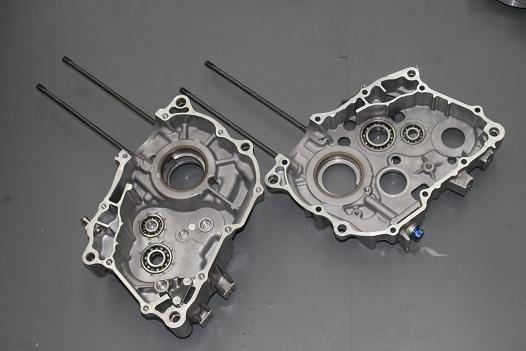

クランクケース:ホンダAPE純正部品 ケース内 ブラストショット処理

スタッドボルト:NECTO強化スタッドボルト

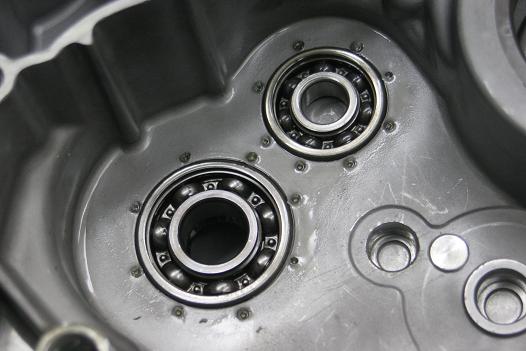

ベアリング:NTN カシメ処理




ミッション:ミッションASSY AP-EXμ処理

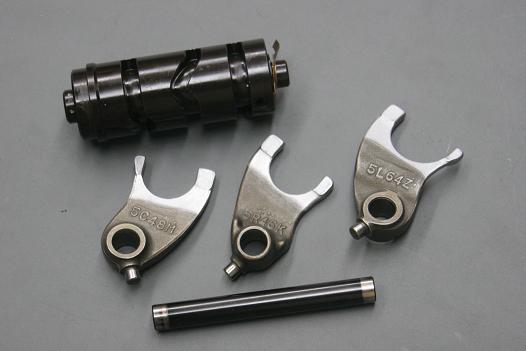

      シャフト・ギヤーシフトフォークガイド D・L・C処理

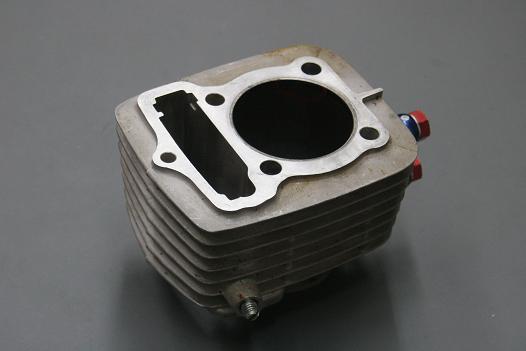

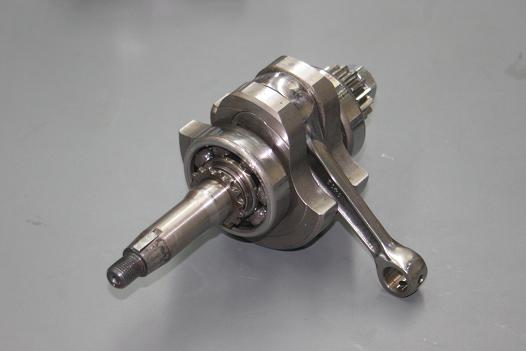

クランク&シリンダー:キット標準仕様

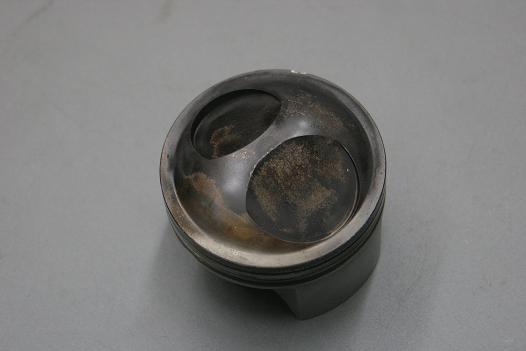

ピストン:KITACO 100cc ULTRA-SE100用 φ57

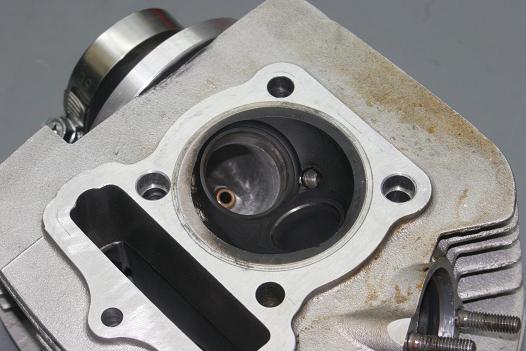

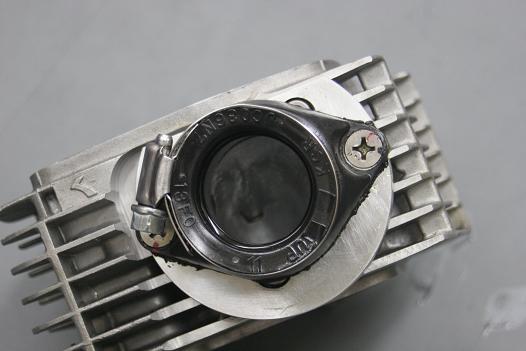

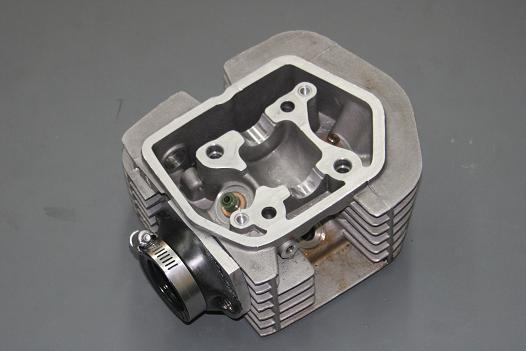

シリンダーヘッド:シートリング打替 スロート径変更 マニホールド取付加工

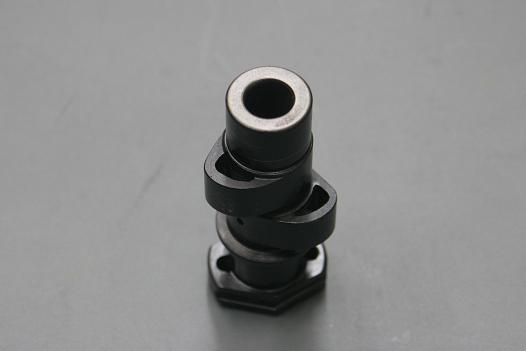

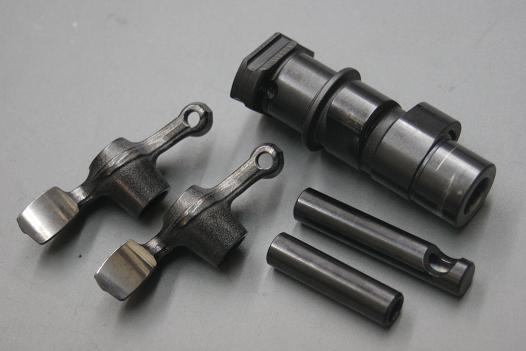

カムシャフト・ロッカーアーム:カム軽量加工 カム・ロッカーD・L・C処理

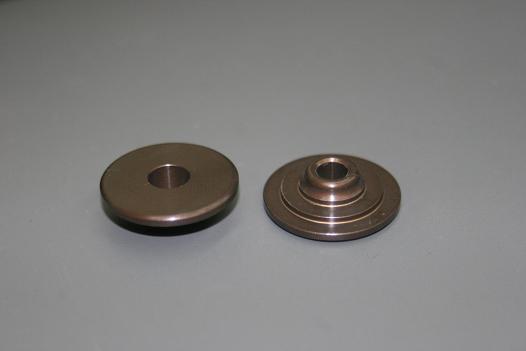

バルブリテーナー:NECTO試作開発品 発売予定

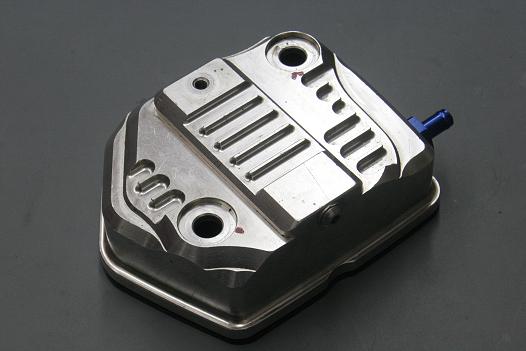

ヘッドカバー:SHiFT UP

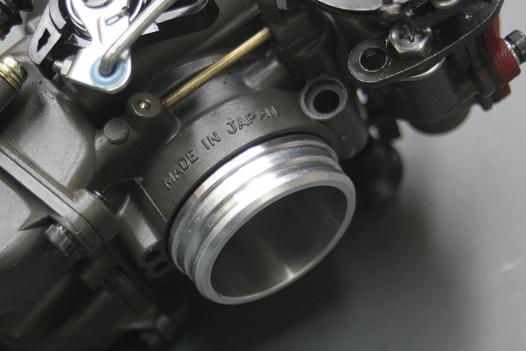

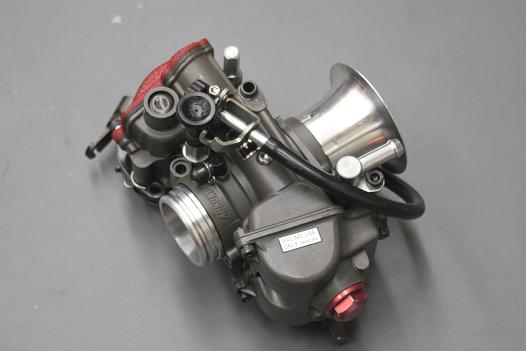

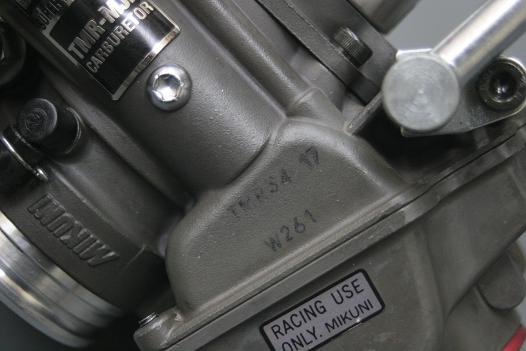

キャブレター:ヨシムラ・ミクニTMR-MJN φ34 スピゴット部変更

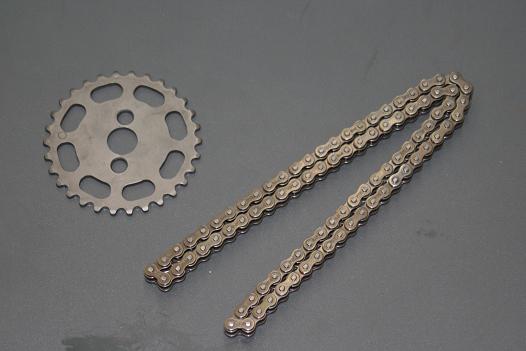

カムチェーン:KITACO 90L SDカムチェーン

カムスプロケット:ホンダ純正 軽量加工

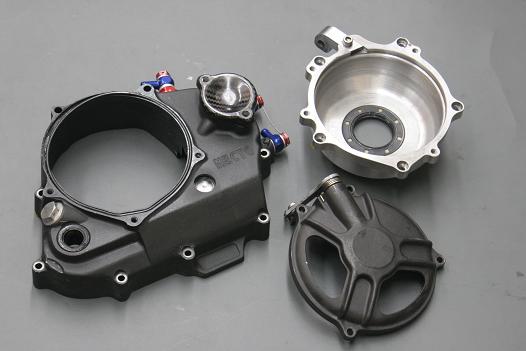

クラッチケースカバー:乾式用ブラックアルマイト仕様

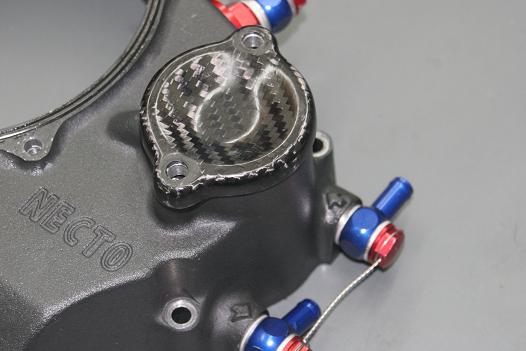

オイルフィルターカバー:NECTOカーボン2次カバー

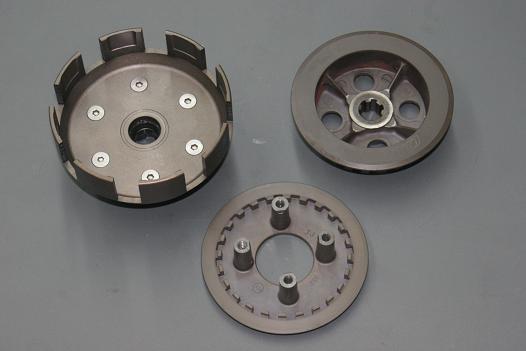

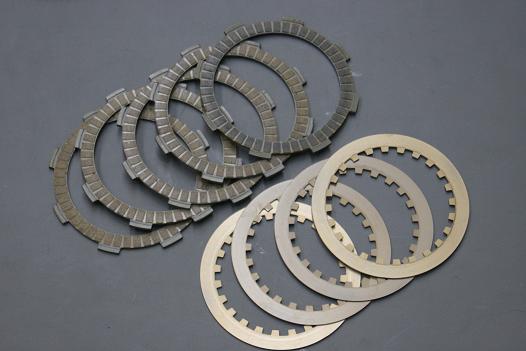

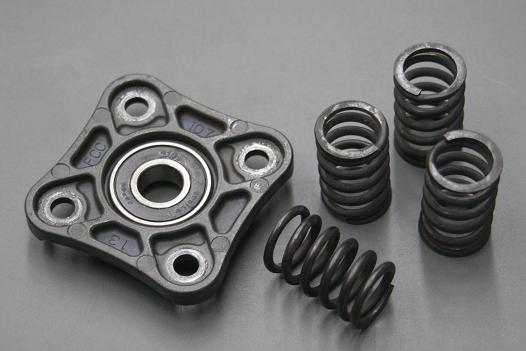

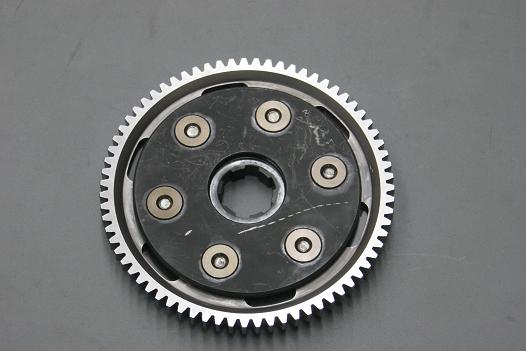

クラッチ:NECTO 乾式クラッチ標準仕様

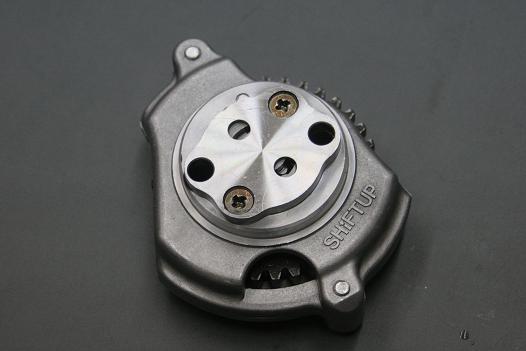

オイルポンプ:SHiFT UP or ノーマル



電装:ステーターCOMP充電コイルカット

イグニッションコイル:POSH レーシングIGコイル EVO

プラグコード:POSH スピードプロツインシリコンプラグコード
        ステンレスブレイデッドタイプ

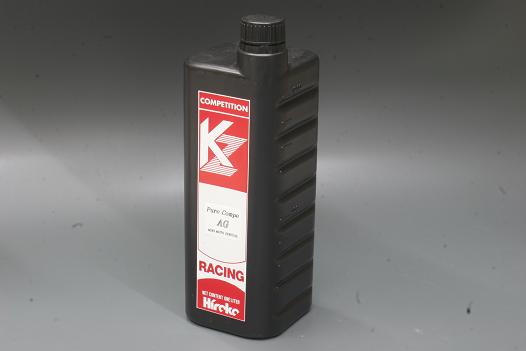

使用オイル:広島高潤 PureCompo AG MINI-MOTOSPECIAL

まず、応援して頂いた関係各位様に、お礼を申し上げます。
皆様の応援があったからこそ得られた結果です。
本当にありがとうございました。
’09チャレンジエンジンでNECTO・ミッション エンジン仕様 いろいろトライし
良い結果、悪い結果それぞれ得る事がありました。
良い部分はお客様に提案し、悪い部分も なぜ悪いか?何か間違っていないか?など
原因追求し、お客様に なぜか? ということもお話したいです。
’09チャレンジエンジンで得たデータを’10チャレンジエンジンに引きつぎ
新たな ”挑戦” をしていきます。
また、応援よろしくお願いします。

Option報告

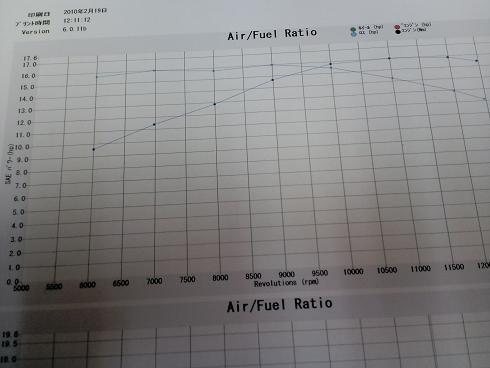

測定マシン:Dynostar

測定結果:16Hp@ 10997rpm/12Nm@ 8981rpm

測定データ:’09チャレンジエンジン
       ミッション:5速測定(ギヤ比1.042)ファイナル18・33(ファイナル比1.833)
       キャブレター:MJ 187.5 PJ 22.5 NP F 上から3段目
       点火時期:上死点前 30度
       使用オイル:広島高潤 AG オイル

投稿者 necto : 10:37 | コメント (0)

2010年02月04日

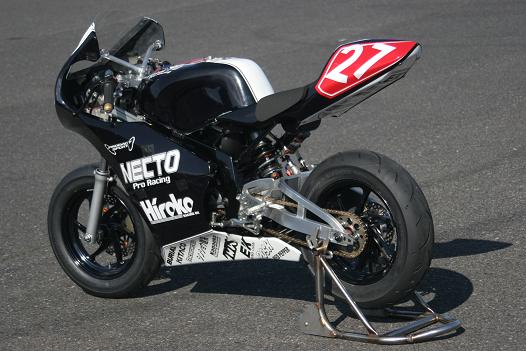

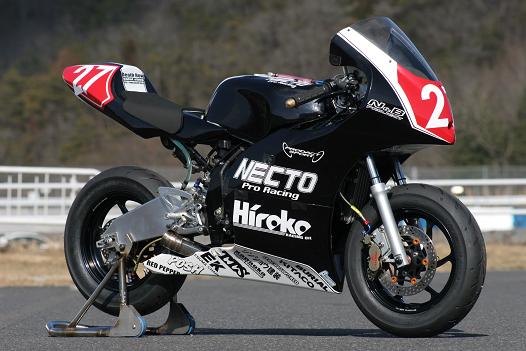

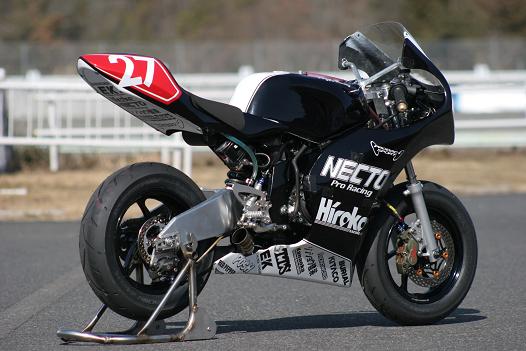

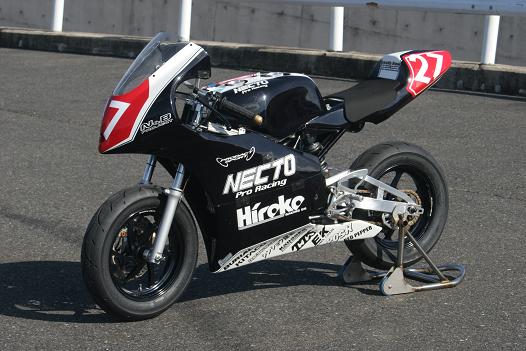

2009年NECTO Pro Racingファクトリーマシン 《車体編》






フレーム:ホンダ NSF100

フロントフォーク:ホンダ NSF100ノーマル改
          NECTO インナーキット(試作開発中・2010年販売)
          シートパイプ・スプリング・オイルロックピース ストロークアップ+6mm)
          インナーパイプ AP-EXμ処理
          フォークオイル 広島高潤 #15

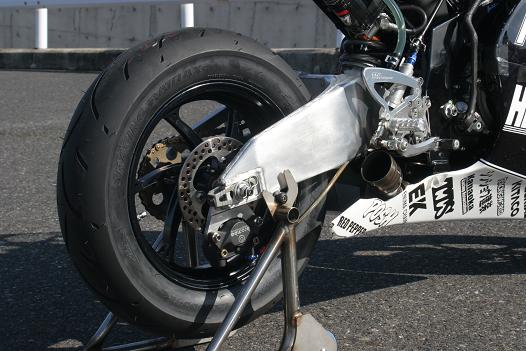

スイングアーム:NECTO オリジナルアルミスイングアーム (試作・2010年販売決定)

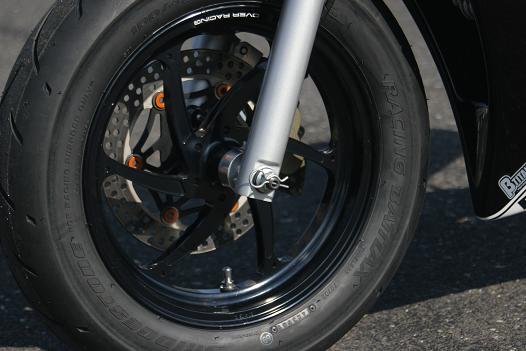

ホイール:OVER GP-SIX 2.50-12F 3.00-12R

カウル:NECTO NSF100 フルカウルキット スプリント仕様 プロダクトスポーツ製
 塗装:Death Row Paint Shop

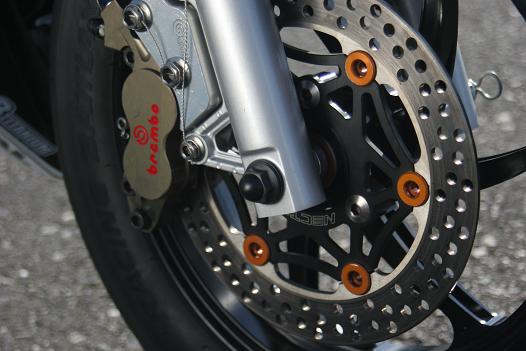

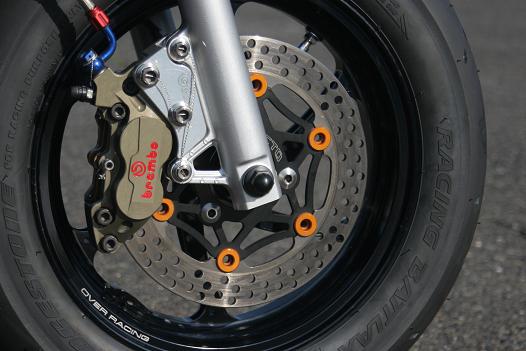

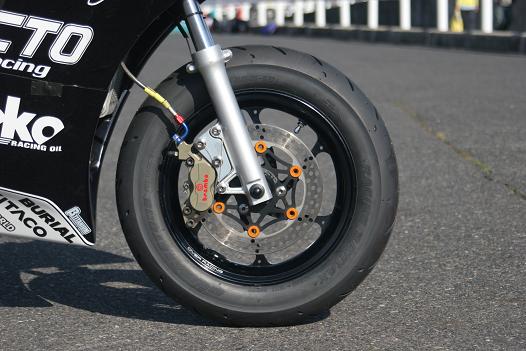

フロントディスク:NECTO レーシングディスクローター(φ220)

キャリパー:brembo レーシング 4POT

アクスル:NECTO 中空フロントアクスルシャフト

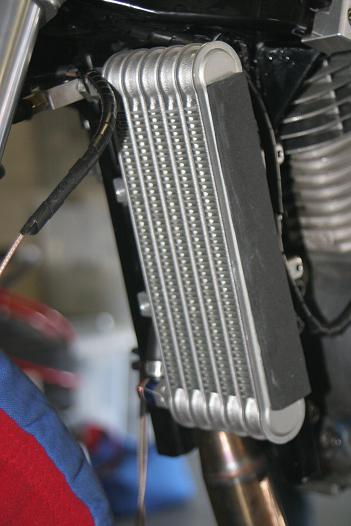

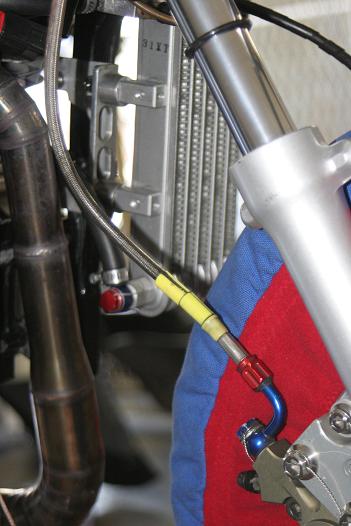

オイルクーラー:キタコ 5層 縦付 オイル下→上に圧送

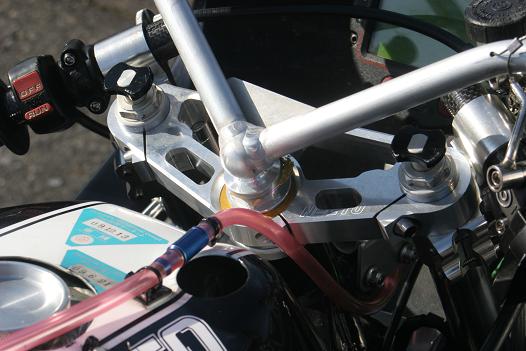

トップブリッジ:NECTO トップブリッジ改 (試作・開発中)

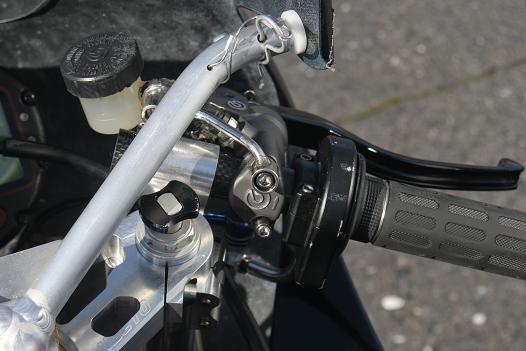

ハンドルホルダー:TTS クイックリリースタイプ

ハンドル・バー:NECTO カーボン・バー(試作)

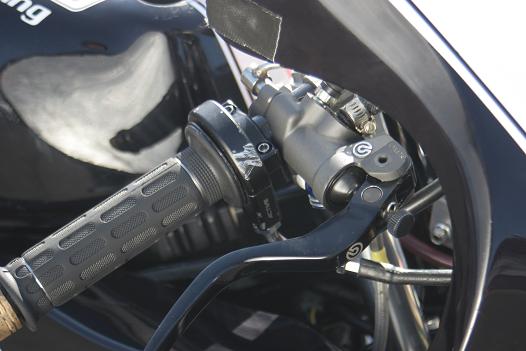

フロントマスター:brembo ラジアルマスターシリンダー

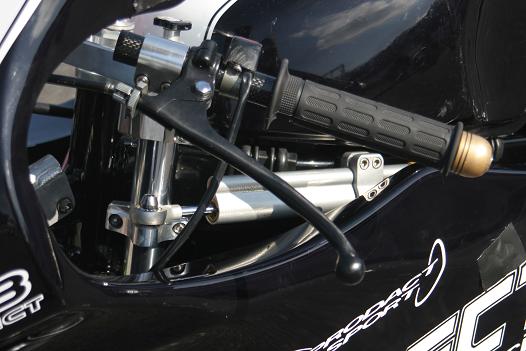

クラッチレバー:HRC RS125用 流用

グリップ:HRC RS125用 流用

ステアリングダンパー:OHLINS

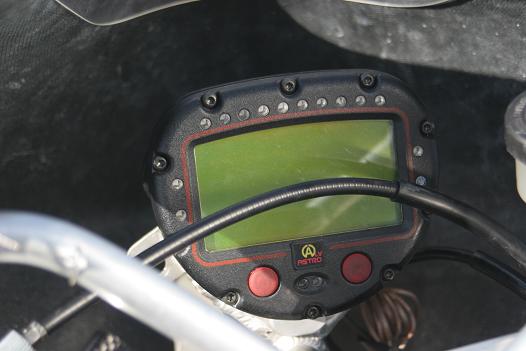

メーター:ALFANO ASTRO LV

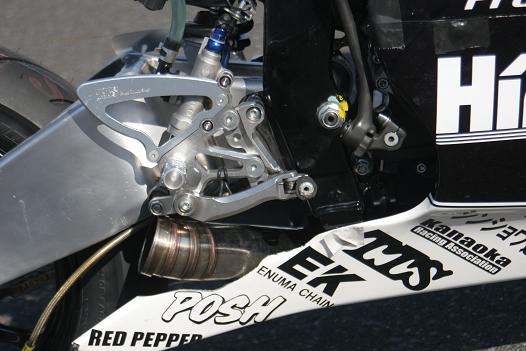

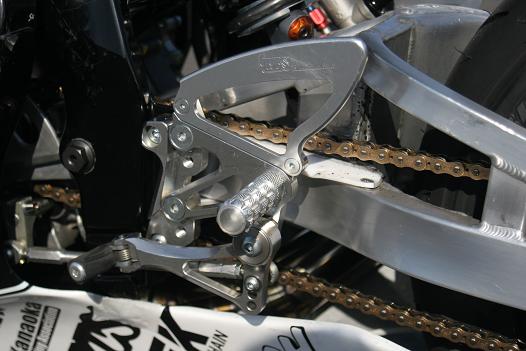

ステップ:TTS Racing Step Kit-GP NSF100用
ピボットシャフト:NECTO 中空ピボットボルト

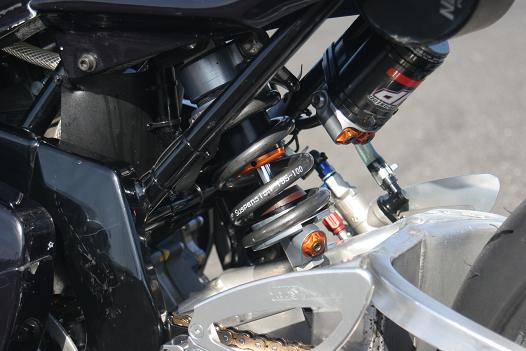

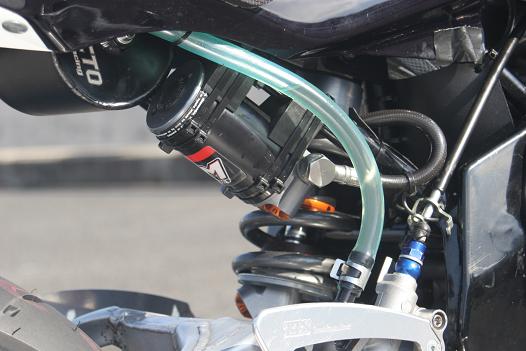

リアショック:WP SUSPENSION NSF100用

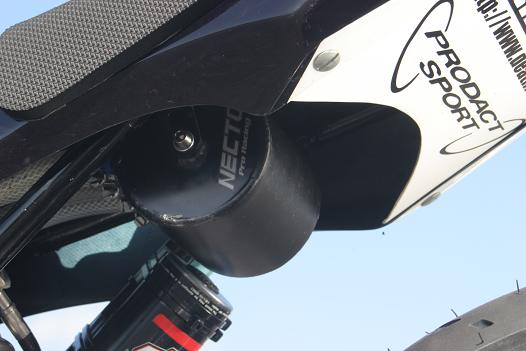

キャッチタンク:NECTO オイルキャッチタンク シートレール取付タイプ

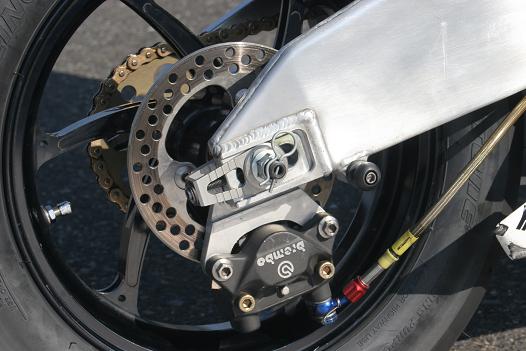

リアキャリパー:brembo 2POT φ32

スプロケット:ISA アルミ

リアディスク:NECTO リアディスクローター(φ160)

アクスルシャフト:NECTO 中空リアアクスルシャフト

チェーン:EK CHAINS EK415RR

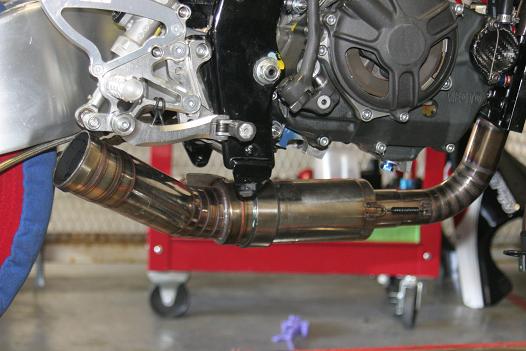

マフラー:NECTO レーシングマフラー(仮称・2010年販売決定)


2009年レース活動で色々な経験をさせていただきました。
辛い思い・・・ 楽しいこと・・・色々ありました。
2009年モデルで得たデータ・知識をもとに開発を進め2010年モデルに反映させ、
皆様に提案し、皆様と一緒に戦いたいです。
これからの NECTO Pro Racing に期待してください。
よろしくお願いします。
